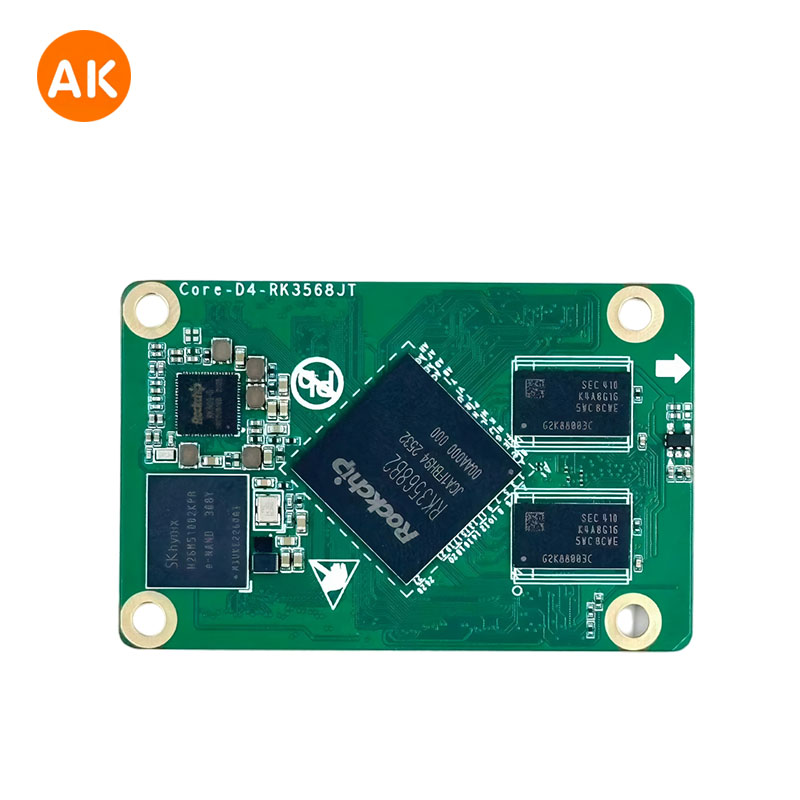

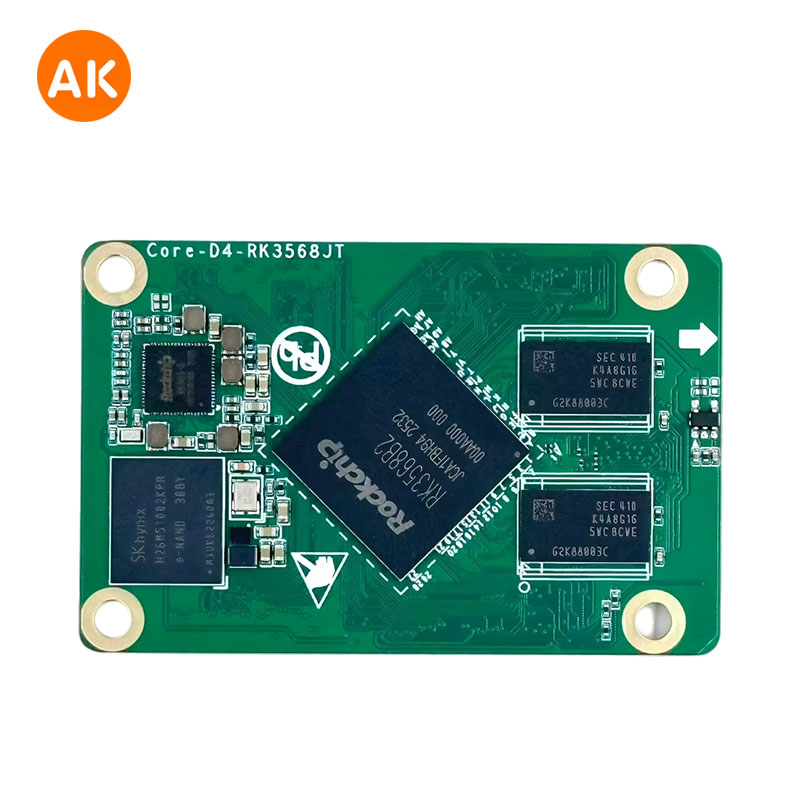

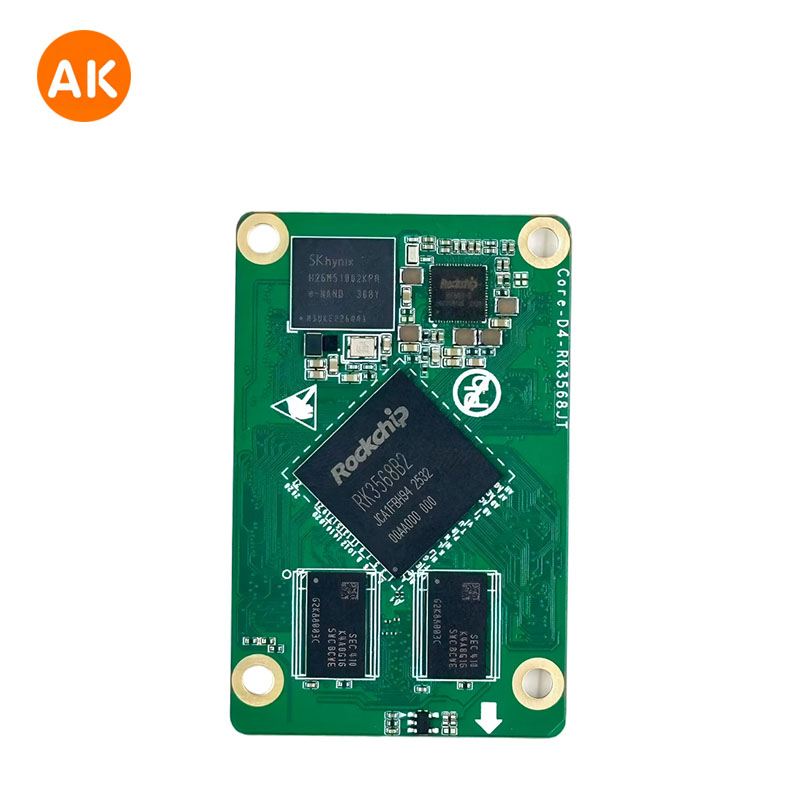

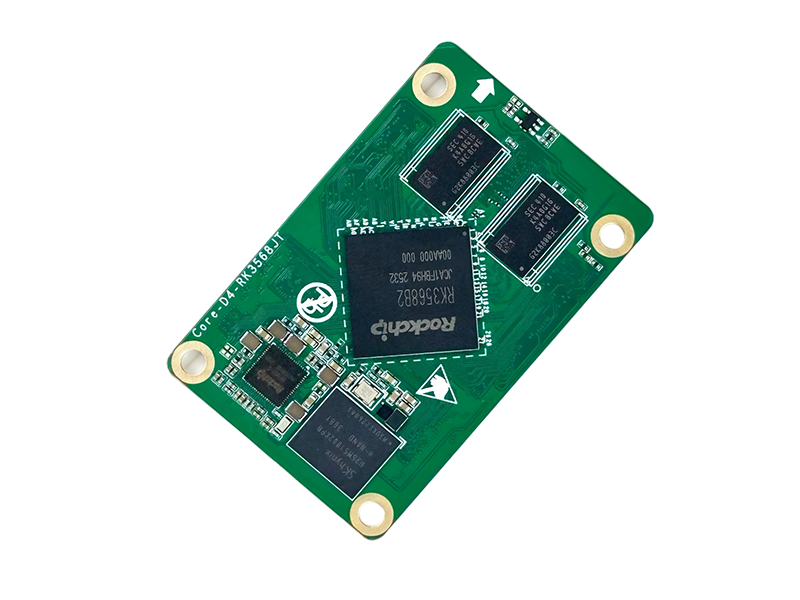

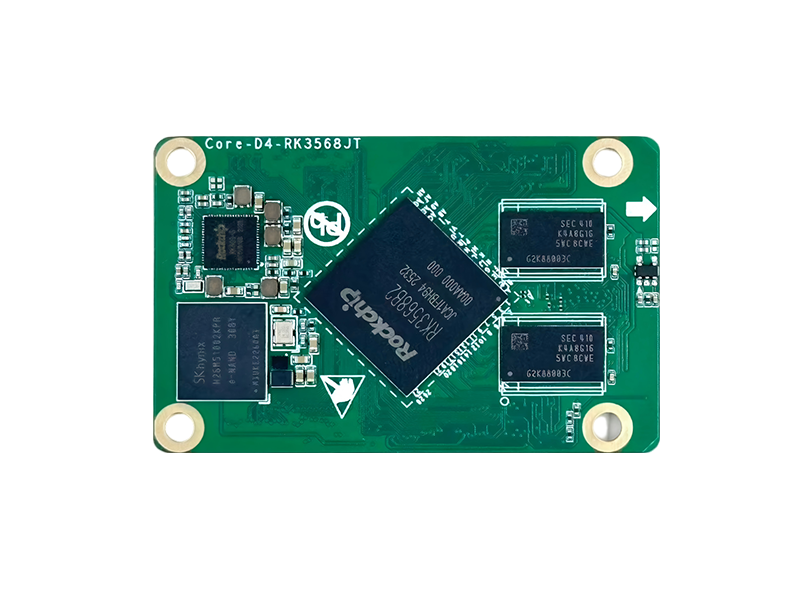

SOC

瑞芯微RK3568J/RK3568B2可选

CPU

四核64位Cortex-A55处理器，22nm工艺，主频最高2.0GHz

GPU

Mali-G52-2EE，支持OpenGL ES 1.1/2.0/3.2、Vulkan 1.0/1.1、OpenCL 2.0

NPU

1TOPS@INT8，支持INT8/INT16/FP16/BFP16多精度推理

VPU

4K@60fps H.265/H.264/VP9视频解码；1080P@60fps H.265/H.264视频编码

内存

双通道DDR4（2GB/4GB可选）

存储

eMMC（16GB/32GB 可选）

电源

DC 5V

系统

Buildroot、Debian11、Ubuntu、Android11

结构尺寸

67mm*43mm

工作温度

工业级-20℃~+60℃；存储温度-20℃~+70℃

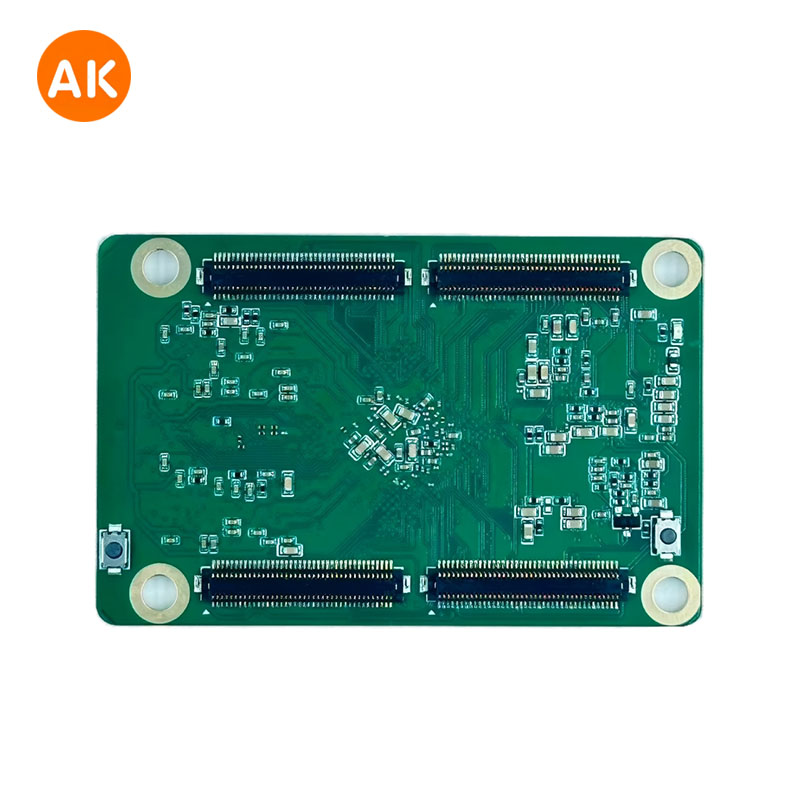

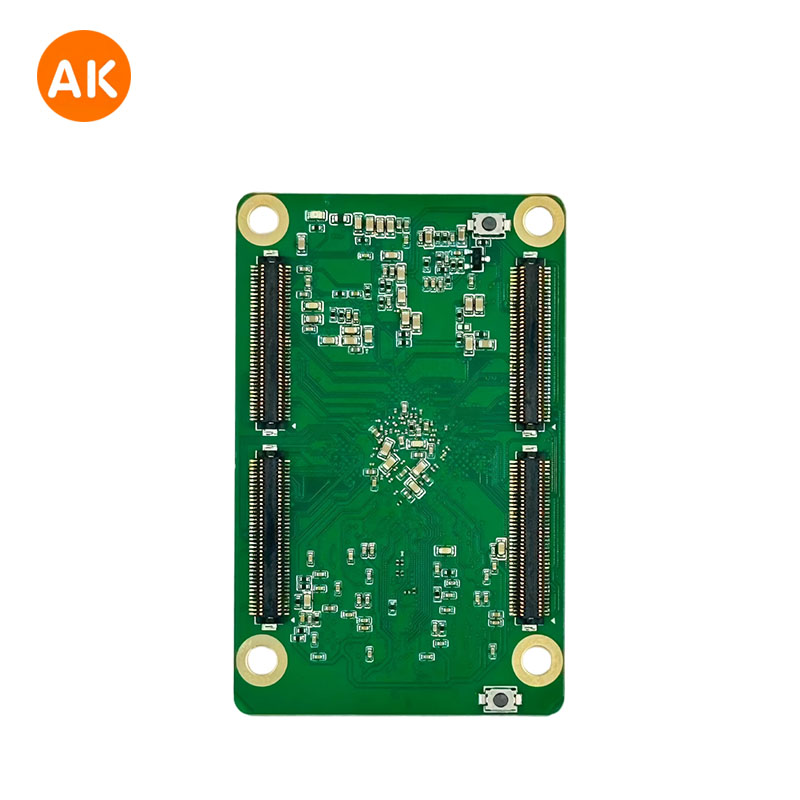

连接方式

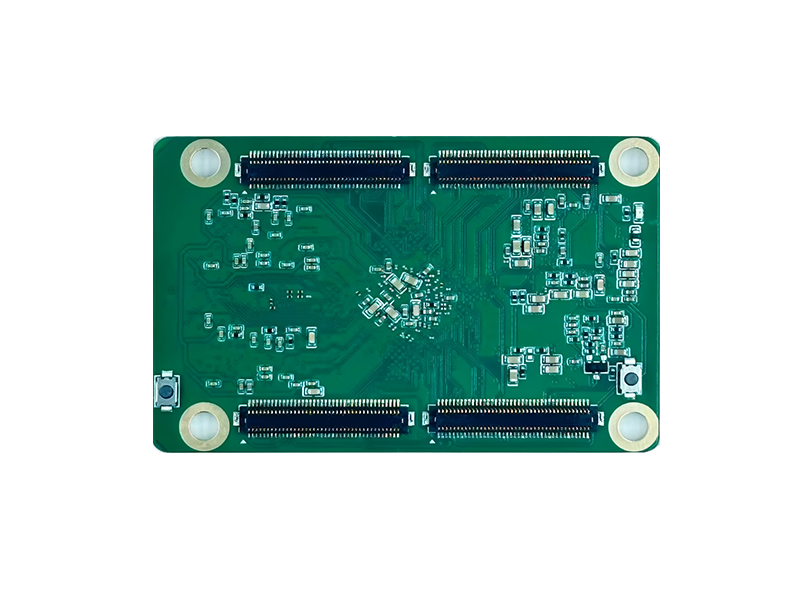

BTB板对板高速接口，80Pin，引脚间距0.5mm

板卡工艺

  6层黑色沉金PCB（商业级/工业级可选）

显示输出

3

具备3路显示控制器，支持 HDMI2.0、MIPIDSI、eDP1.3、LVDS、RGB888，最多 3 路同时输出；

HDMI2.0a：支持4096×2304@60Hz或1920×1080@120Hz

MIPIDSI：单通道输出支持1920×1080@60Hz，双通道2560×1440@60Hz

eDP1.3：最高2560×1600@60Hz

LVDS：单通道，与MIPIDSI0引脚复用，最高1920×1080@60Hz

RGB888：支持1920×1080@60Hz

视频输入

2

内置8M像素ISP（支持HDR、3DNR）

1×DVP最高150MHz，支持8/10/12/16bit，兼容 BT.601/BT.656/BT.1120

MIPICSI为4Lane，每Lane最高2.5Gbps，可配置1×4Lane或2×2Lane，灵活实现多路视频输入

音频接口

4

1×8ch I2S/TDM、2×2ch I2S、1×8ch PDM，外接音频编解码芯片，支持音频录放

以太网

2

2×GMAC千兆以太网，10/100/1000M自适应，支持RGMII/RMII/QSGMII

USB

4

2×USB2.0 HOST、1×USB3.0 OTG、1×USB3.0 HOST

PCIe

2

PCIe3.0支持1×2Lanes或2×1Lane，兼容PCIe3.1 (8Gbps)，向下兼容PCIe2.1/1.1

PCIe2.1 RC模式最高5Gbps，PCIe2.1/SATA3.0/USB3.0/QSGMII共享3组 Serdes

SATA

3

SATA 3.0，支持eSATA，通信速率高达6Gbps

UART

10

最高波特率4Mbps

CAN

3

支持CAN2.0B协议

SDIO

2

2×SDIO3.0，4bit位宽，最高104MB/s

SPI

4

支持主从模式，软件可配置

I2C

6

支持7bit和10bit地址模式，最高速率可达1Mbit/s，通用两线串行总线

PWM

16

支持32bit定时器/计数器

GPIO

152

通用GPIO
