奥鲲定制FPGA采集板卡在【温压一体化检测设备】中的应用（AD7706）

目标成品

温压一体化检测设备广泛用于工业罐体、管道、环境试验工装等场景，需要同步采集温度、压力微弱模拟信号。传统采集方案容易出现信号噪声大、多通道不同步、小信号采样精度不足等问题。奥鲲自研FPGA采集板卡，搭配 AD7706 高精度ADC芯片，作为温压一体化检测设备的核心采集硬件，利用 FPGA 硬件并行采集能力，完成多路温度、压力信号同步采集，实现微弱毫伏级传感信号稳定读取，满足工业过程监测、环境试验设备、压力罐体检测等设备的测量需求。

图片来源于网络

本期奥鲲电子将利用自研FPGA采集板卡，深入探讨并分析温压一体化检测设备的具体应用。

方案架构

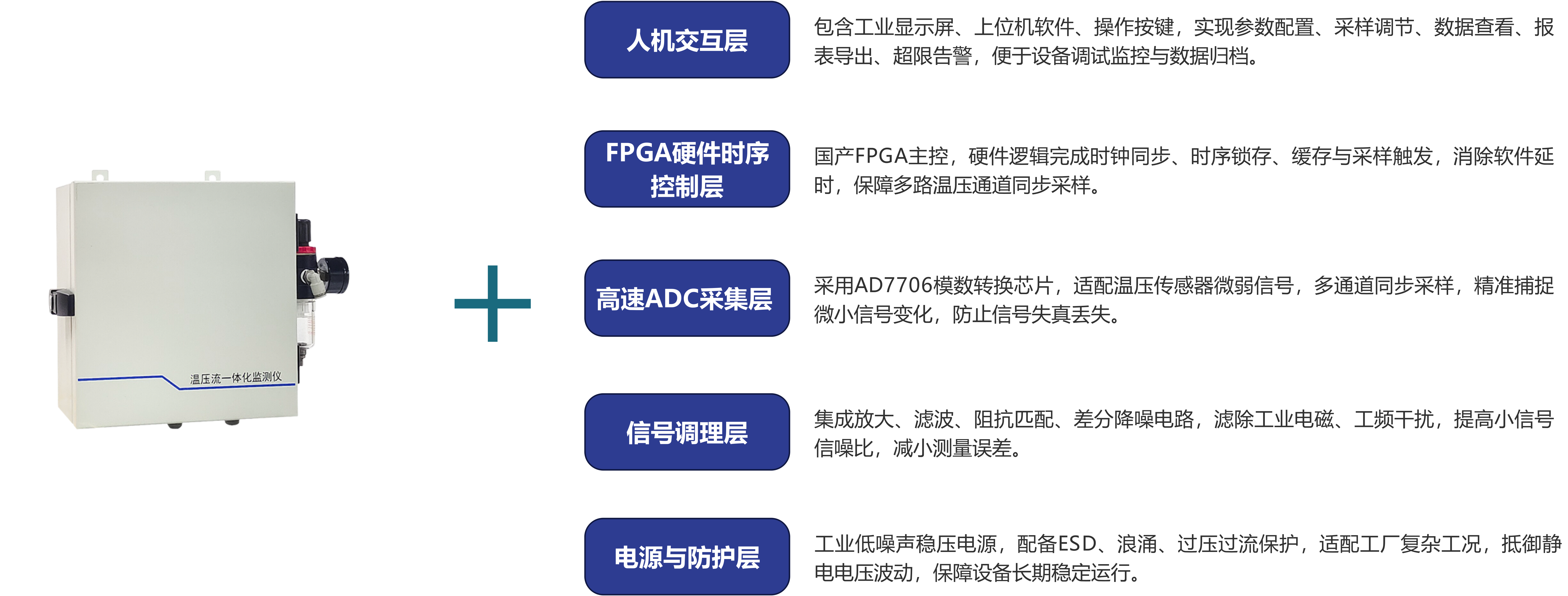

本套温压一体化检测方案采用五层分层硬件架构，针对微弱传感信号采集、多参数同步监测、工业现场抗干扰做专项优化，分工清晰，保障温压参数采集稳定可靠。

（1）人机交互层：由工业显示屏、上位机软件、操作按键组成，支持温压检测参数配置、采样速率调节、实时数据查看、检测报表导出以及超限异常告警，方便设备调试、现场监控与数据归档。

（2）FPGA硬件时序控制层：国产FPGA为主控，硬件逻辑实现时钟同步、时序锁存、数据缓存与采样触发，消除软件调度延时，保证温度、压力多路通道采样时序统一，支持多测点同步检测。

（3）高速ADC采集层：搭载AD7706模数转换芯片，适配压力、温度传感器输出的微弱小信号，多通道同步采样，有效捕捉微小信号变化，避免信号丢失失真。

（4）信号调理层：集成信号放大、低通滤波、阻抗匹配、差分降噪电路，过滤现场工频与电磁干扰，提升小信号信噪比，降低噪声带来的数据误差。

（5）电源与防护层：工业低噪声稳压电源，搭配ESD、浪涌、过压过流保护电路，适应工厂复杂工况，抵御静电与电压波动，保障设备长期连续运行。

实现功能

1.多路温压同步采集

多路温度、压力传感信号同步采集，FPGA 硬件时钟保障时序对齐，满足多测点一体化监测需求；

2.微弱传感信号高精度采样

适配热电阻、压力变送器等微弱输出传感器，对毫伏级小信号做高精度采样，捕捉参数细微变化；

3.硬件级滤波降噪处理

板卡硬件完成信号滤波降噪，降低工业环境干扰影响，无需上位机复杂运算即可输出可靠测量数据；

4.高速数据缓存与溯源

板载高速缓存，实现不间断数据采集传输，支持数据实时上传、历史记录保存，便于检测数据回溯分析；

5.硬件超限实时告警

支持温度压力超限硬件实时告警，快速反馈工况异常，提升工业监测作业安全性；

6.硬件方案可定制开发

采集通道、采样逻辑、对外接口支持硬件定制，适配不同测点数量、不同规格温压检测设备。

产品优势

1.微弱信号采集能力强

FPGA硬件架构搭配AD7706，针对传感器小信号优化，小信号测量精度高，测量误差小；

2.多参数同步监测

硬件并行采集，温度压力信号同步采样，不会出现时序错位，还原真实工况；

3.优秀工业抗干扰性能

完整信号调理+多重硬件防护，适配工厂、试验车间电磁复杂环境，可长时间不间断运行；

4.适配多类传感探头

可对接多种类型温度、压力传感器，硬件兼容性好，设备改造、新项目开发均可使用；

5.硬件定制灵活

可根据设备测点数量、输出接口要求调整板卡功能，快速匹配温压一体化检测设备开发需求。

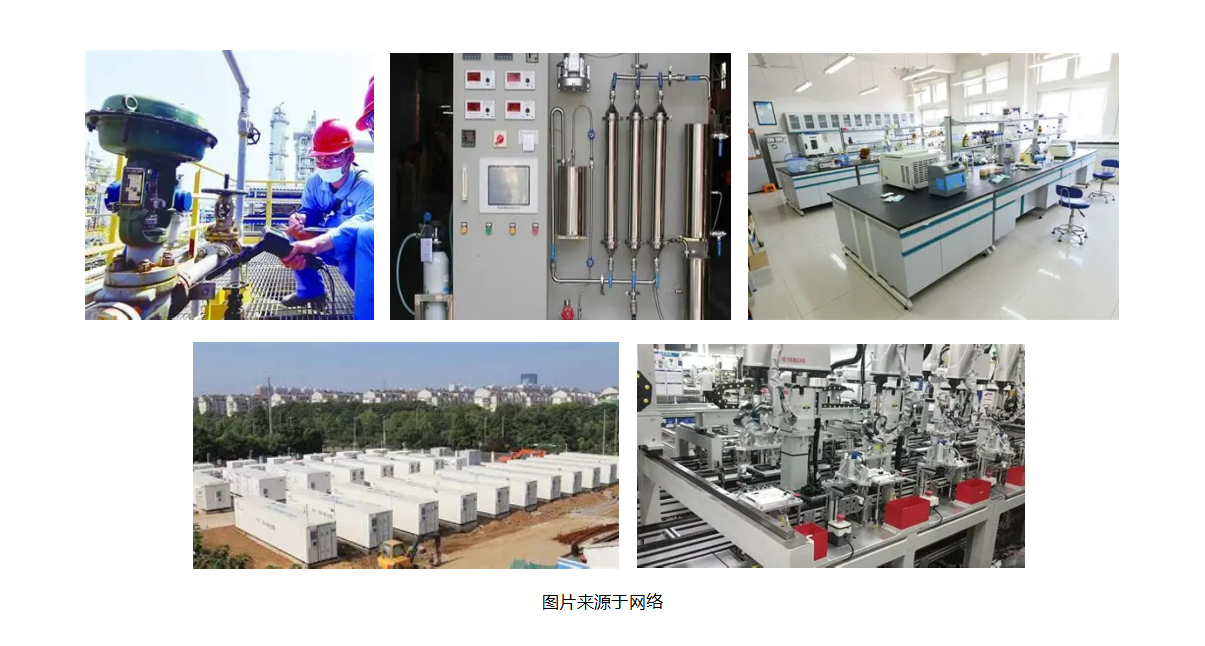

应用场景

1.工业管路与压力容器监测：工业管道、压力容器温压一体化在线监测设备，实时采集工况温度压力，保障设备运行安全。

2.环境试验设备采集单元：环境试验箱、高低温试验设备内置温压采集单元，完成试验过程多参数同步记录。

3.化工及储能舱监测工装：化工罐体、储能舱温度压力监测工装，满足储能、化工行业安全检测需求。

4.自动化产线多点位检测：自动化产线多测点温压同步检测设备，适配产线批量设备状态采集。

5.实验室理化综合测量仪器：实验室理化测试温压综合测量仪器，为科研实验提供高精度温压原始测量数据。
