奥鲲定制AUKUN-STF407-M3在【多轴运动控制】中的应用

目标成品

AUKUN-STF407-M3多轴运动控制主板，是工业自动化行业适配中小型自动化设备的国产化高性能运动控制核心硬件，主打高精度多轴联动、工业级抗干扰、低成本可编程核心优势，广泛解决传统PLC运动功能局限、多轴同步精度差、设备改造成本高、定制难度大等行业痛点。该主板可精准管控步进电机、伺服电机的点位定位、运行速度、加减速逻辑与复杂轨迹运动，适配包装、点胶、数控加工、物流分拣、纺织印刷等全场景自动化设备。奥鲲自研多轴运动控制主板以轻量化、高兼容、高稳定的产品特性，帮助自动化设备厂商缩短研发周期、降低整机BOM成本、提升设备运动控制精度与智能化程度，是中小型自动化设备多轴运动控制系统升级的优选核心硬件。

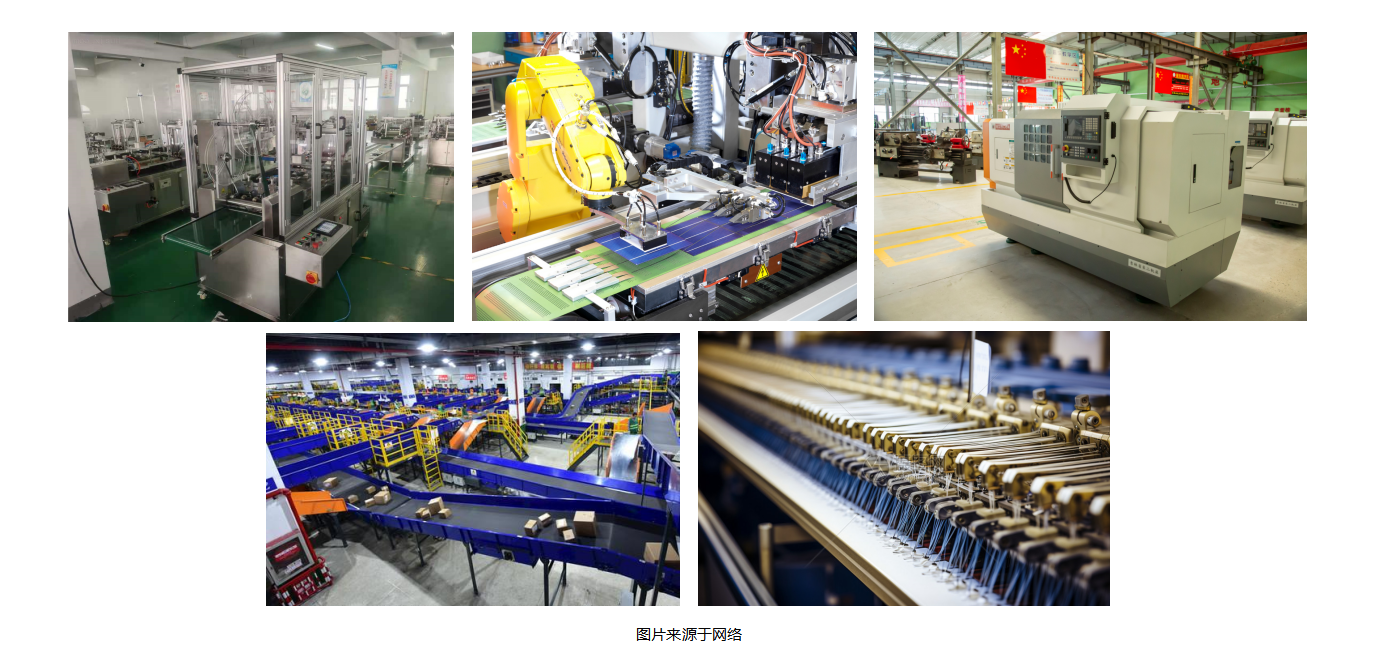

图片来源于网络

本文围绕AUKUN-STF407-M3工业多轴运动控制主板，系统化介绍其分层架构、核心功能、硬件优势与落地应用场景，为工业自动化设备选型、多轴运动控制方案定制提供专业、可落地的参考依据，适配各类中小型自动化设备智能升级需求。

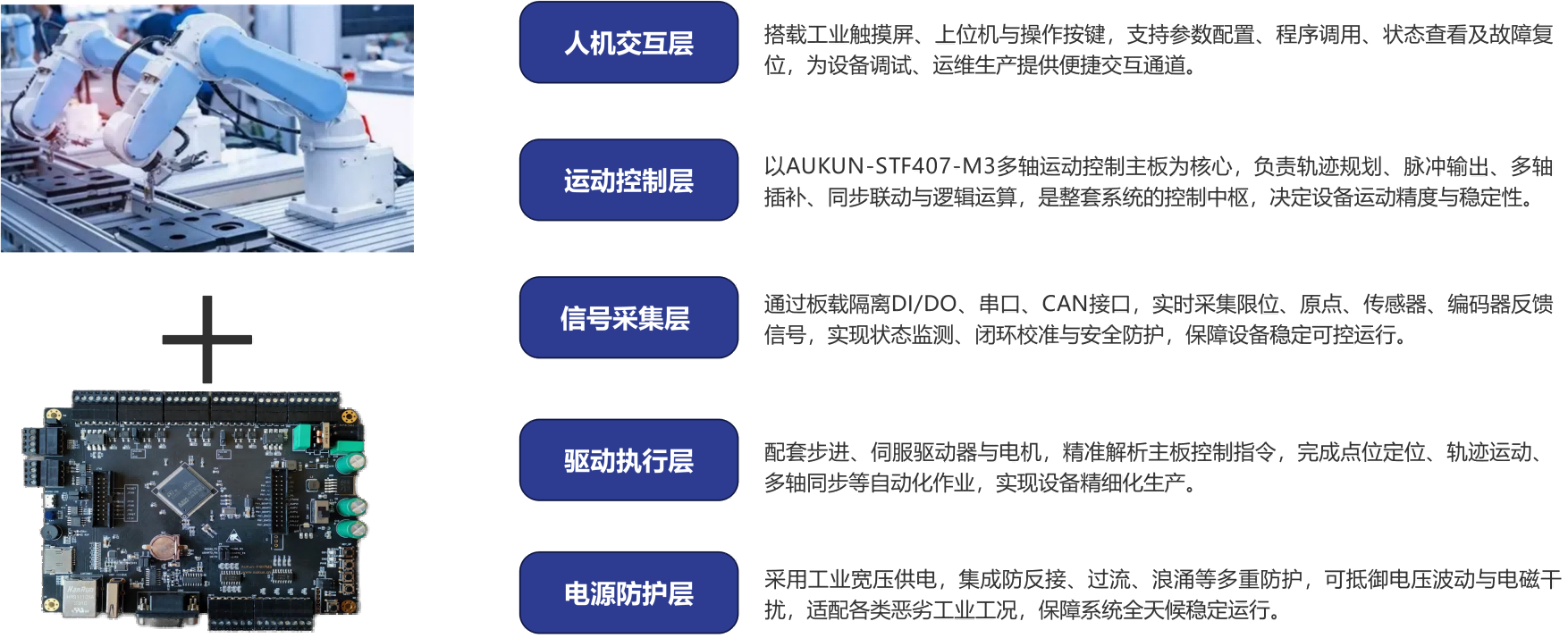

方案架构

本套工业多轴运动控制解决方案采用标准化五层分层架构，结构清晰、权责分明、模块协同性强，从人机交互、运动运算、信号采集、设备驱动到电源防护形成完整闭环，可有效解决多轴运动卡顿、同步偏差、信号干扰、运行不稳等常见问题，全方位保障自动化设备高精度、低抖动、7×24小时稳定运行，适配各类复杂工业生产工况。

（1）人机交互层：依托工业触摸屏、上位机系统、实体操作按键，实现运动参数配置、工艺程序调用、设备状态实时查看、故障代码查询与一键复位，为设备调试、现场运维、生产管控提供高效便捷的人机交互通道，适配工业现场高频操作需求。

（2）运动控制层：以AUKUN-STF407-M3多轴运动控制主板为核心算力载体，集中完成轨迹规划、高频脉冲输出、多轴插补运算、多轴同步联动、设备逻辑判断等核心运算，是整套运动控制系统的核心中枢，直接决定设备运动精度与运行稳定性。

（3）信号采集层：通过板载光电隔离DI/DO、串口、CAN总线接口，实时采集设备限位、机械原点、工业传感器、编码器位置反馈等信号，实现设备状态实时监测、位置闭环校准、安全联动防护，保障设备运行全程可控、安全稳定。

驱动执行层：搭配步进驱动器、伺服驱动器、动力电机等执行器件，精准解析主板脉冲与方向指令，稳定完成点位定位、连续轨迹运动、多轴同步联动等自动化作业，实现设备标准化、精细化、智能化生产。

（4）电源防护层：采用工业级宽压供电设计，集成防反接、过流、浪涌、稳压滤波多重防护，可抵御工业车间电压波动、高频电磁干扰、长时间连续运行损耗，适配粉尘、高低温、强干扰等恶劣工况，保障整套多轴控制系统持续稳定运行。

分层化架构具备响应速度快、抗干扰能力强、拓展兼容性高的特点，可灵活适配中小型自动化设备的标准化量产与个性化定制需求，综合性能与实用性优于传统PLC运动控制方案。

实现功能

1. 多轴独立点位运动控制

AUKUN-STF407-M3主板支持最高8轴独立并行运动控制，各轴互不干扰、可单独调控，兼容绝对定位、相对定位、手动JOG调试、自动回零等基础功能。搭载智能S型加减速算法，设备启停平缓、机械冲击极小，有效降低设备磨损、延长使用寿命，满足各类自动化设备高精度点位定位生产需求。

2. 高精度直线/圆弧插补运动

原生支持多轴直线插补、平面圆弧插补功能，可模拟各类复杂连续运动轨迹，完美适配数控雕刻、精密切割、自动点胶、工件贴合、异形加工等精细化场景。设备运动轨迹顺滑无卡顿，重复定位精度高，大幅提升产品加工合格率与生产标准化水平。

3. 电子齿轮与电子凸轮同步控制

内置智能电子齿轮比例同步、自定义电子凸轮曲线功能，可实现主轴与从轴毫秒级精准跟随联动，无需传统机械凸轮结构，调试简单、改款灵活、维护成本低。广泛适配包装、印刷、覆膜、飞剪、收卷送料等高速同步生产线，保障高速量产工况下的工艺稳定性。

4. 编码器闭环反馈调控

支持多路差分编码器高速信号采集，实时精准抓取电机位置、转速数据，搭建完整闭环运动控制系统。可实时监测设备走位偏差，针对丢步、偏移等异常自动预警防护，彻底解决传统开环控制精度不足的痛点，显著提升设备运行稳定性与加工精度。

5. 多功能IO联动逻辑控制

板载多路光电隔离输入输出端口，可快速对接工业传感器、限位开关、电磁阀、警示灯等外设。支持位置触发IO、信号联动运动、多条件逻辑判断，可完全替代小型PLC逻辑控制功能，精简设备硬件结构，大幅降低整机BOM成本与开发难度。

6. 多协议工业通信对接

集成RS485、CAN、以太网主流工业接口，兼容Modbus、CANopen通用工业协议，可无缝对接触摸屏、上位机、PLC、伺服驱动设备，组网便捷、调试高效、兼容性强，同时适配新设备开发与老旧自动化设备升级改造场景。

7. 多程序存储与一键调用

支持本地批量存储多套独立运动工艺程序，可根据产品规格、生产工艺一键切换，适配多品类柔性化生产需求。同时支持程序循环运行、条件跳转、子程序嵌套，可实现各类复杂自动化生产流程，设备适配灵活性极强。

8. 高速位置锁存与精准触发

具备高速位置锁存、精准位置比较输出能力，可实现定点喷胶、定长裁切、定点打孔、精准卸料等高精度触发动作，响应速度快、触发误差低，适配高速流水线连续自动化作业，有效提升整体生产效率。

全方位的运动控制、逻辑联动与通信功能，让AUKUN-STF407-M3多轴运动控制主板全覆盖中小型工业自动化场景，有效降低设备研发门槛与生产成本，助力自动化企业快速落地智能化量产设备。

产品优势

1. 高性能运算：高速响应，精准不丢步

搭载工业级STM32F407主控芯片，168MHz高主频搭配硬件FPU浮点运算单元，运动数据运算高效、运行抖动极低。采用硬件级脉冲输出与插补运算架构，不占用系统资源，最高支持2MHz高频脉冲输出，保障设备高速运行无丢步、无卡顿、无精度偏移，适配各类高精度多轴联动工况。

2. 高集成接口：无需拓展，即插即用适配

板载全套工业专用接口，集成8轴差分脉冲输出、4路编码器反馈、16路隔离DI、16路隔离DO，搭配RS485、CAN、千兆网口多通信通道，接口资源充足、集成度高。无需额外加装转接、拓展模块，即可完成整套设备运动控制与逻辑交互，大幅简化硬件搭建流程，缩短调试周期。

3. 工业级稳定：抗干扰强，全天候不间断运行

所有信号接口采用光电隔离防护设计，可有效抵御变频器、大功率电机、高压设备产生的高频电磁干扰。整机采用工业级宽温元器件，搭配独立硬件看门狗，支持7×24小时不间断运行，杜绝死机、误动作、程序紊乱等问题，完美适配粉尘、高低温、强干扰等恶劣工业现场。

4. 高性价比落地：降本增效，快速量产

一体化集成运动控制、逻辑控制、通信交互多重功能，可直接替代高价“PLC+定位模块”组合方案，精简硬件结构、降低整机采购与研发成本。支持标准G代码与简易专属运动指令，编程门槛低、上手快速，有效缩短设备研发、调试、量产全周期，综合性价比远超同类运动控制硬件。

应用场景

1.包装机械设备

广泛适配枕式包装机、立式包装机、全自动贴标机、制袋机、装盒机等包装自动化设备，实现送膜、拉料、切刀、贴标多轴精准同步运动，提升包装速度、成品一致性与生产精度，助力包装设备智能化升级。

2.数控加工设备

适配小型雕刻机、精密切割机、激光打标机、自动钻孔机等数控设备，依托高精度插补运算实现顺滑复杂轨迹运动，满足小型精密加工设备的高精度运动控制需求，有效提升工件加工良品率。

3.自动化装配设备

可配套自动点胶机、全自动螺丝机、智能焊锡机、插件机等精密装配设备，完成高精度点位定位、轨迹作业与工序联动，提升设备装配精度与自动化产能，适配3C电子、五金、塑胶等精密零部件加工装配场景。

4.物流输送分拣设备

应用于流水线移栽机、升降输送设备、智能分拣机构等物流自动化设备，实现稳定输送、精准定位分拣、多工序同步联动，提升流水线运行效率，降低人工分拣误差与生产成本。

5.纺织印刷设备

适配绕线机、数码印刷机、印染设备、覆膜设备，通过电子凸轮、电子齿轮同步功能，实现送料、收卷、印刷、覆膜精准同步，保障高速连续生产的工艺稳定性，满足纺织印刷行业批量量产需求。

综上，AUKUN-STF407-M3多轴运动控制主板功能全面、稳定性强、性价比突出、场景适配广泛，可全方位满足各类中小型工业自动化设备的多轴运动控制需求，有效降低设备研发成本、提升设备运行稳定性与智能化水平，是工业自动化运动控制系统国产化升级的核心优选方案。
