奥鲲定制FPGA采集板卡在【电池检测工装】中的应用（AD7779）
目标成品
针对新能源电池量产检测、电芯性能校准、电池组工况测试场景，传统MCU、ARM采集工装普遍存在多通道采样不同步、高速瞬态电压电流捕捉失真、长时间测试数据漂移、批量测试效率低等问题。奥鲲自研FPGA采集板卡，搭配AD7779高速高精度ADC芯片，打造专用电池检测工装核心采集硬件，依托FPGA硬件并行时序能力，实现多路电池电压、电流、温度信号微秒级同步采集，精准捕捉电池瞬态压降、充放电波动数据，满足电芯分选、老化测试、性能抽检、出厂质检等全流程高精度检测需求，适配新能源电池产线自动化测试设备配套使用。

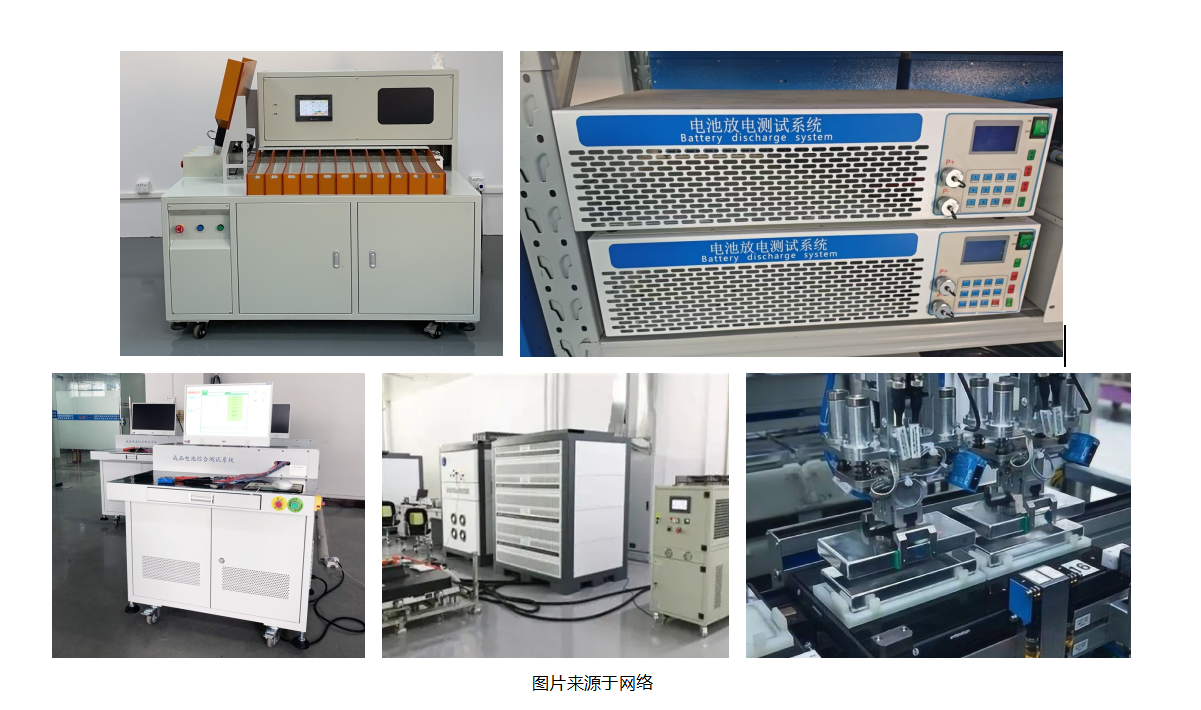

图片来源于网络

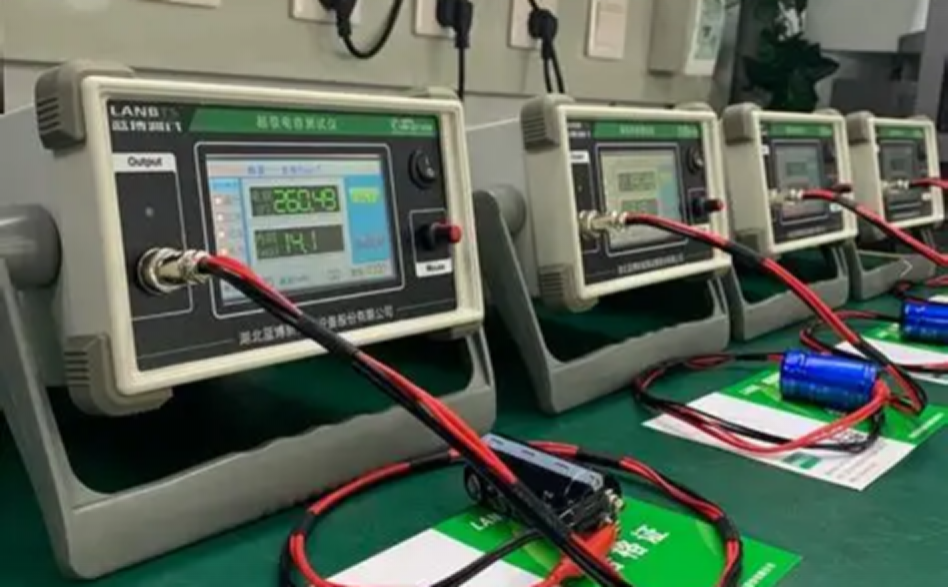

本期奥鲲电子将利用自研FPGA采集板卡，深入探讨并分析电池检测工装的具体应用。
方案架构

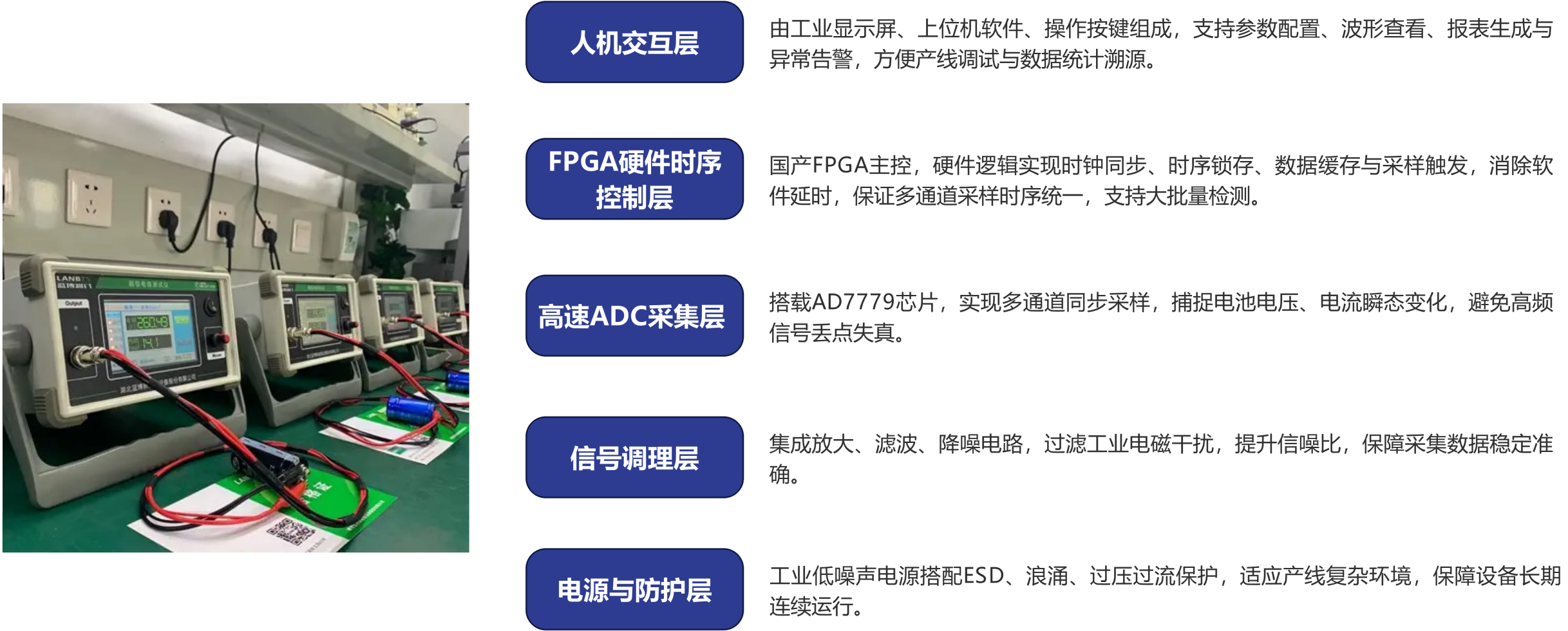

本套电池检测工装采集方案采用五层分层硬件架构，针对电池高频瞬态信号、多路同步检测、长时间连续测试场景专项优化，架构分工清晰、时序精准闭环、抗干扰能力强，适配工业产线复杂工况。
（1）人机交互层
搭配工业触控显示屏、上位机测试软件、功能操作按键，支持电池测试参数自定义配置、采样速率调节、实时数据波形展示、测试报表自动生成、异常数据标注与告警提示，方便产线人员调试操作、数据溯源与批量质检统计。
（2）FPGA硬件时序控制层
以国产FPGA芯片为主控核心，摒弃软件调度延时弊端，通过硬件逻辑实现全局时钟同步、多路采集时序锁存、高速数据缓存、采样触发精准控制，保障各路电池信号采样时间高度对齐，杜绝通道时序偏差，支撑大批量同步检测作业。
（3）高速ADC采集层
搭载AD7779高速高精度模数转换芯片，适配电池微弱电压波动、大电流瞬态变化信号，支持多通道同步高速采样，高分辨率模数转换可精准捕捉电池充放电瞬间波动、压降变化等关键细节，避免高频信号丢点失真。
（4）信号调理层
集成专用电池信号放大、低通滤波、阻抗匹配、差分降噪电路，针对电池检测场景的工频干扰、电磁杂波做专项过滤，优化信号信噪比，杜绝噪声导致的检测数据偏差，保障采样数据纯净稳定。
（5）电源与防护层
采用工业级低噪声稳压电源、ESD静电防护、浪涌抑制、过压过流保护电路，适配产线频繁启停、电磁干扰强的复杂环境，避免电压波动、静电冲击损坏板卡，保障工装长时间连续稳定运行。
实现功能
1. 纳秒级硬件时序同步采集
基于FPGA硬件状态机精准控时，多通道共用同一硬件时钟源，彻底消除软件调度延时与通道相位差，实现多路信号高精度同步采样。
2. 多通道高速无损采集
适配AD7779多路同步采样、AD7706高精度小信号采集场景，可同时捕获振动、压力、电压、温度等多维度信号，高速波形无丢点、无断层。
3. 微弱信号高精度解析
通过专业信号调理与隔离降噪设计，有效拾取工业环境下微弱传感信号，抑制温漂与环境干扰，数据重复性、稳定性达到仪器级标准。
4. 高速数据实时缓存与传输
板载硬件缓存单元，瞬时突变波形、瞬态电压电流信号可实时锁存，通过千兆网口、高速串口稳定上传，保障高速数据流完整输出。
5. 灵活硬件定制拓展
支持通道数量、采样速率、时序参数自定义适配，预留丰富拓展接口，可根据非标设备、精密仪器需求快速完成硬件改版与功能迭代。
产品优势
1.高同步高精度采集
FPGA硬件并行采集架构，无软件调度延时，搭配AD7779高分辨率ADC，多路通道一致性强，彻底解决传统工装采样不同步、数据漂移问题；
2.瞬态信号精准捕捉
高速采样能力可完整还原电池充放电瞬态工况，精准识别电芯性能差异，适配高精度电芯分选、性能检测场景；
3.工业级抗干扰稳定
专属信号调理+多重防护设计，适配电池产线复杂电磁环境，支持7×24小时长时间连续测试作业；
4.批量检测效率高
多通道同步并行采集，无需分时轮询，大幅提升电池批量质检、老化测试的作业效率；
5.高度定制适配性
可根据不同电池规格、测试工况灵活裁剪硬件功能，快速适配各类自研、定制化电池检测工装。
应用场景
1.锂电电芯批量分选检测
适配消费类锂电池、储能电芯量产分选工装，通过高精度同步采集电压、内阻、温度参数，精准区分电芯性能差异，辅助产线完成等级分选、良品筛选，提升电芯出厂一致性。
2.电池充放电老化测试
适配动力电池、储能电池长时间老化测试设备，实时采集充放电全过程瞬态数据，监测电池容量衰减、电压漂移、温度异常等问题，满足电池可靠性老化测试需求。
3.电池组出厂综合质检
用于新能源电池模组、整组电池出厂质检设备，完成多路电池同步参数检测、工况模拟测试，精准排查单体电池压差、参数异常缺陷，保障电池组出厂品质。
4.动力电池工况监测测试
适配车载动力电池、工业动力电源检测工装，可捕捉负载突变、瞬时启停等工况下的电压电流波动，完成电池动态性能、阻抗特性精准检测。
5.小型锂电自动化测试系统
适配数码锂电池、储能小电芯、便携式电池的自动化测试设备，适配批量自动化产线作业，实现高效、精准、无人化电池检测作业。
